Proiectare bucătărie în SketchUp: de la încăpere la corpuri

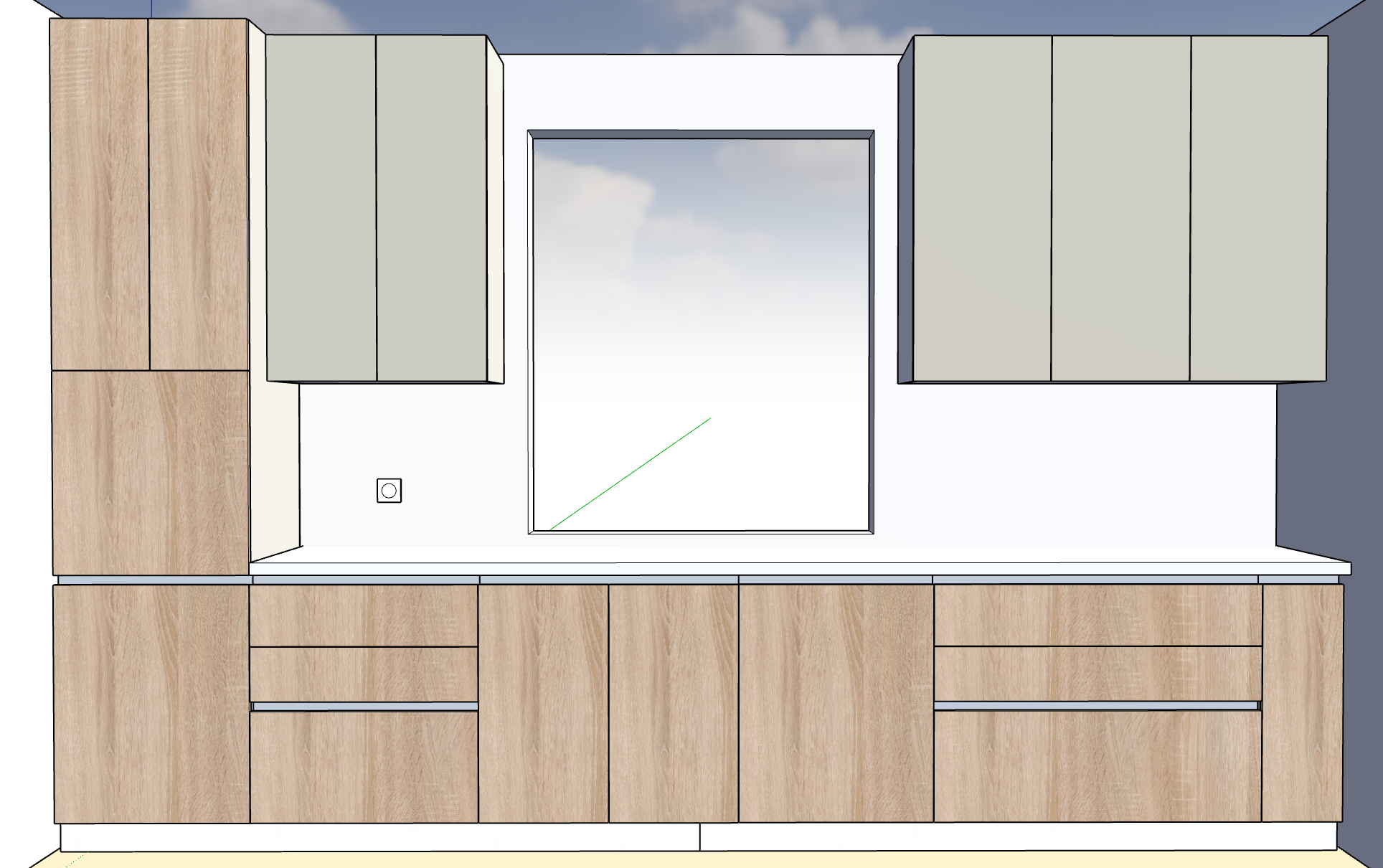

Un proiect de bucătărie trebuie să se potrivească în încăpere și să poată fi construit. Modelul 3D te ajută să vezi ansamblul, dar atelierul are nevoie și de piese, materiale, feronerie și cote verificate. Iată un parcurs de lucru cu pluginul Cabnevo în SketchUp.
1. Pornește de la măsurătorile încăperii
Notează lungimile pereților, înălțimea, poziția ușilor și ferestrelor, apoi prizele, apa și celelalte racorduri. Include stâlpii și grinzile care reduc spațiul disponibil. Un dreptunghi cu dimensiunile generale ale camerei nu arată toate obstacolele întâlnite la montaj.
În modulul Încăpere poți construi camera și poziționa golurile și racordurile. Folosește planul și vederile pereților pentru a compara modelul cu măsurătorile din teren. Pentru pereți care nu sunt perpendiculari sau verticali, stabilește separat toleranțele și modul de montaj.
2. Construiește corpurile de mobilier
Stabilește lățimea, înălțimea și adâncimea fiecărui corp, împreună cu grosimea materialului și modul de îmbinare. În editorul pluginului alegi materialele, canturile și fronturile; piesele se văd în 3D înainte de aplicarea în modelul SketchUp.
La o bucătărie, verifică împreună corpurile de jos, suspendatele și spațiile pentru electrocasnice. Dimensiunea exterioară a unui corp nu este suficientă pentru a confirma că un cuptor, o hotă sau o mașină de spălat se poate monta. Compară spațiul util cu fișa aparatului concret.
3. Alege sertarele și feroneria în spațiul util
Un sertar nu se alege numai după lățimea frontului. Contează adâncimea disponibilă, poziția spatelui, rosturile și interferențele cu balamalele sau cu alte piese. Pluginul permite alegerea unor sisteme precum MOVENTO, TANDEM și MERIVOBOX, împreună cu găurile și informațiile aferente.
Privește corpul și cu fronturile ascunse sau transparente. Verifică locul pentru sertare interioare, distanțiere și mecanisme. Regula de lucru rămâne verificarea cu documentația feroneriei efectiv comandate; modelul de prezentare de pe site are feroneria simplificată.
4. Refolosește corpurile, apoi verifică ansamblul
Salvează în bibliotecă un corp pe care îl vei folosi și în alte proiecte. La reutilizare poți schimba dimensiunile și materialele, fără să redesenezi fiecare piesă. Verifică din nou feroneria și spațiul util după modificarea cotelor.
După poziționarea corpurilor, pregătește blatul și plinta și urmărește deschiderea fronturilor lângă pereți, colțuri și electrocasnice. Pentru fronturi alăturate, continuitatea fibrei trebuie urmărită și la debitare, nu doar în imaginea 3D.
5. Verifică înainte de ofertă și producție
- Compară dimensiunile finale cu încăperea măsurată și lasă loc pentru montaj.
- Confirmă materialele, grosimile, canturile și sensul fibrei.
- Verifică rosturile, deschiderea fronturilor și accesul la racorduri.
- Compară lista de feronerie cu mecanismele alese și fișele lor tehnice.
- Controlează oferta, listele de piese și schițele după ultimele modificări ale modelului.
În Cabnevo, oferta, optimizarea debitării și schițele de atelier pornesc din model. Verifică rezultatele după fiecare schimbare relevantă, înainte să trimiți oferta sau să începi prelucrarea.
Acest parcurs descrie lucrul cu pluginul instalat în SketchUp. Demo-ul din browser arată corpuri fixe și nu este un configurator de bucătării. Produsul este înainte de lansare; prețurile și condițiile comerciale nu sunt încă publicate.
