Proiectare mobilier în SketchUp.
De la desen, până în atelier.

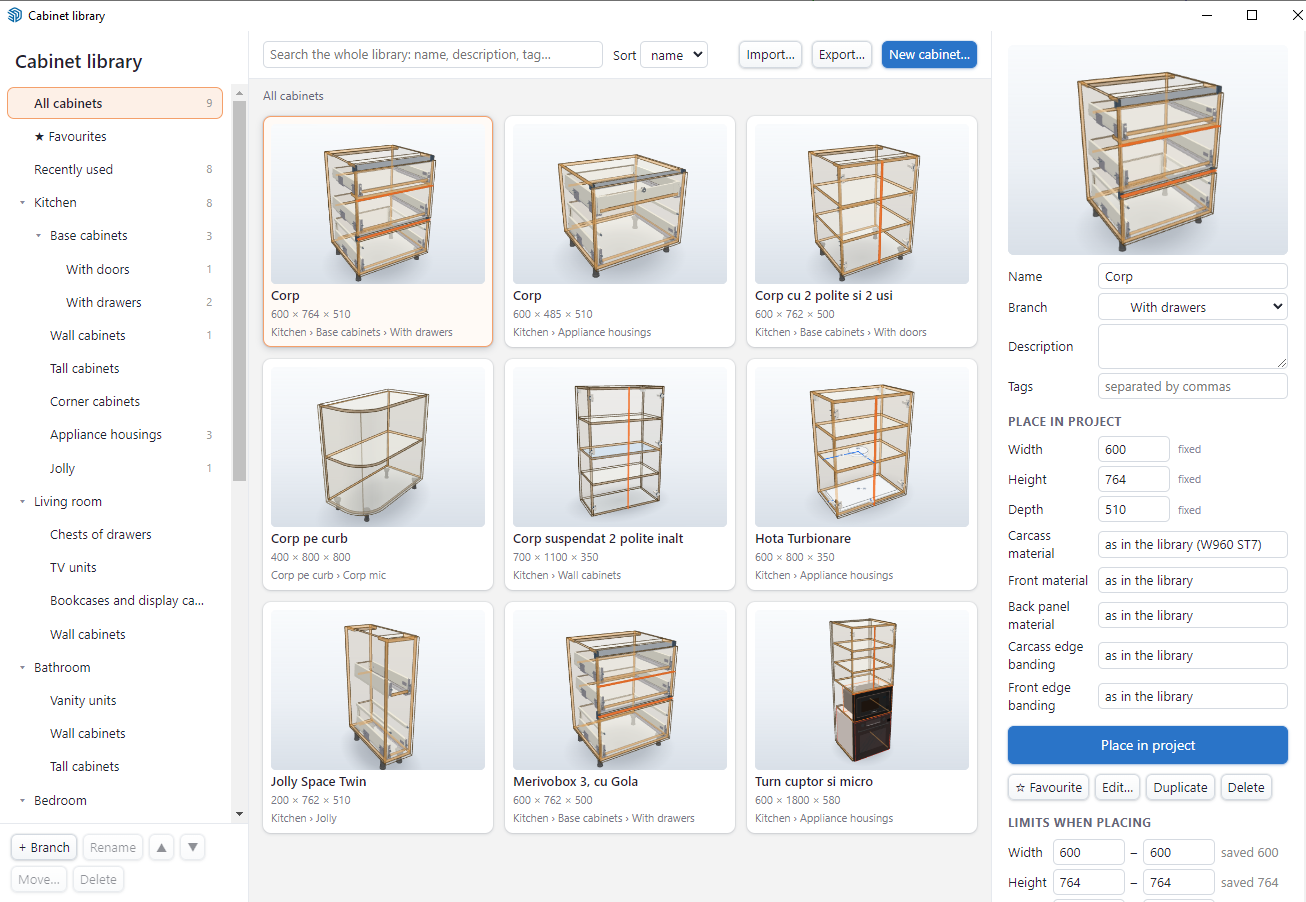

Biblioteca de corpuri

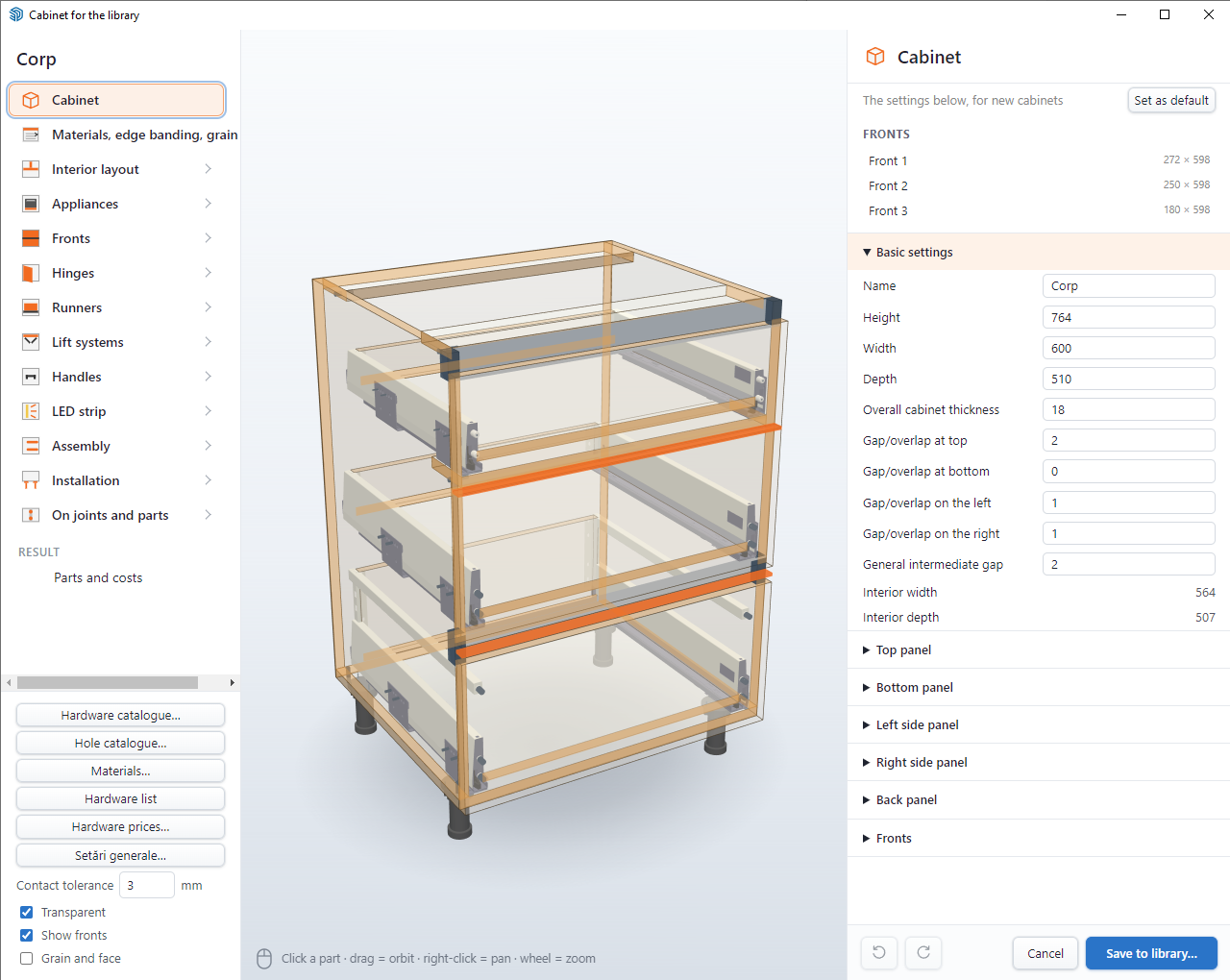

Un corp pe care l-ai pregătit pentru o bucătărie poate fi punctul de plecare pentru următoarea lucrare. Îl salvezi din editor, cu o miniatură, și îl organizezi pe camere. Favoritele și corpurile folosite recent te ajută să revii la variantele cu care lucrezi des.

Când îl pui într-un proiect nou, alegi lățimea, înălțimea, adâncimea și materialul. Cauți materialul după cod sau nume, apoi așezi corpul lângă celelalte. Fronturile și piesele din interior se adaptează la noile cote, în limitele stabilite la salvare.

Corpul pus în proiect este o copie: modificările ulterioare din bibliotecă nu schimbă lucrările deja desenate. Poți și exporta sau importa corpurile într-un fișier de bibliotecă, pentru a le muta între calculatoare sau a le transmite unui coleg. Modelele 3D ale feroneriei nu sunt incluse în acel fișier.

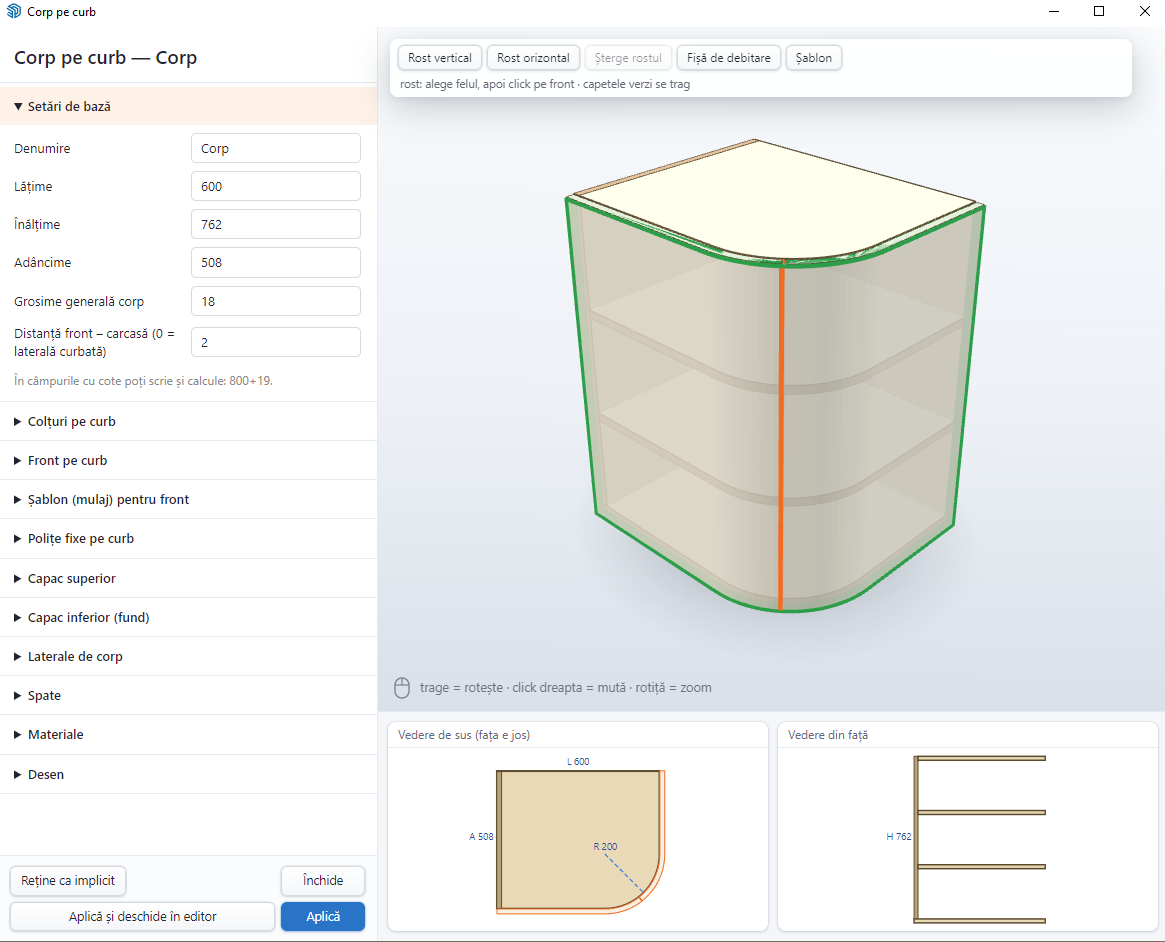

Corpuri și fronturi pe curb

Pentru un capăt de mobilier rotunjit, poți lucra cu colțuri cu rază sau teșite la fund, capac și polițe. Un front curb poate continua o porțiune dreaptă printr-o rază și apoi printr-o altă porțiune dreaptă, aplicat pe corp sau încadrat între fund și capac.

Vezi forma în 3D în timp ce lucrezi. Muți rosturile frontului și îi ajustezi capetele cu mouse-ul, urmărind cum se întâlnesc cu restul corpului. Poți retrage laterala până la arc sau poți pregăti o placare fixă pe curb.

Pentru atelier, modulul pregătește fișa frontului cu imagine 3D și cote, precum și șablonul de formare desenat în SketchUp, cu fișă de asamblare. Frontul curb are documentație separată și nu intră în optimizarea debitării.

Modulul este în testare. Montarea balamalelor pe frontul curb nu este încă disponibilă.

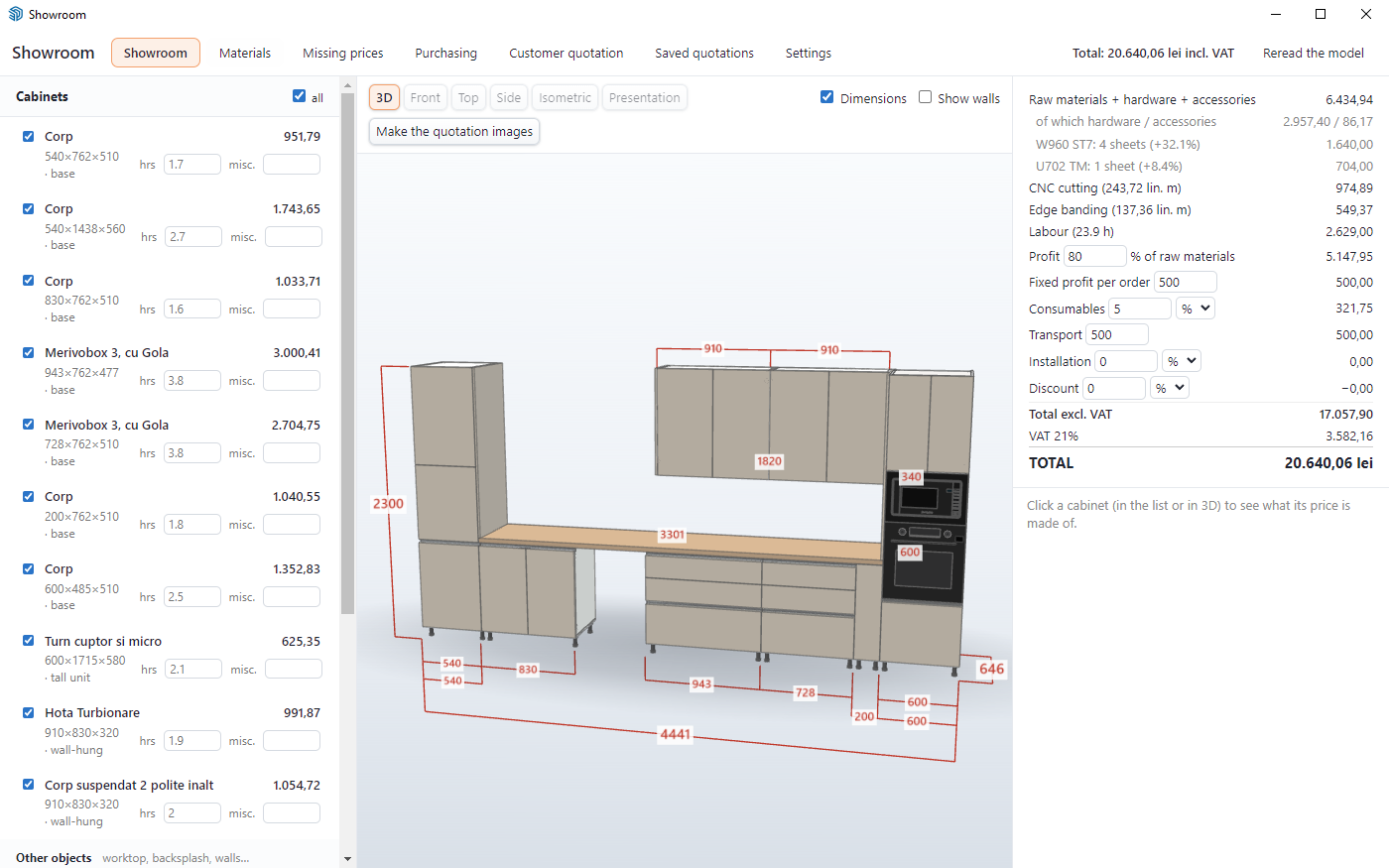

Showroom și ofertare

Din corpurile desenate în SketchUp pregătești prețul întregii lucrări. Showroom-ul citește modelul și îl arată în 3D, cu cote, iar lângă fiecare corp vezi cât contribuie la total. Alegi un corp din listă sau direct din imagine pentru a urmări din ce se formează prețul lui.

Calculul ține cont de materiale, pierderi, canturi, feronerie, debitare, cantuire și manoperă. Poți adăuga profitul, transportul și montajul, apoi aplici reducerea și TVA-ul configurat. Dacă schimbi materialele pe proiect, poți compara efectul asupra prețului înainte să pregătești oferta.

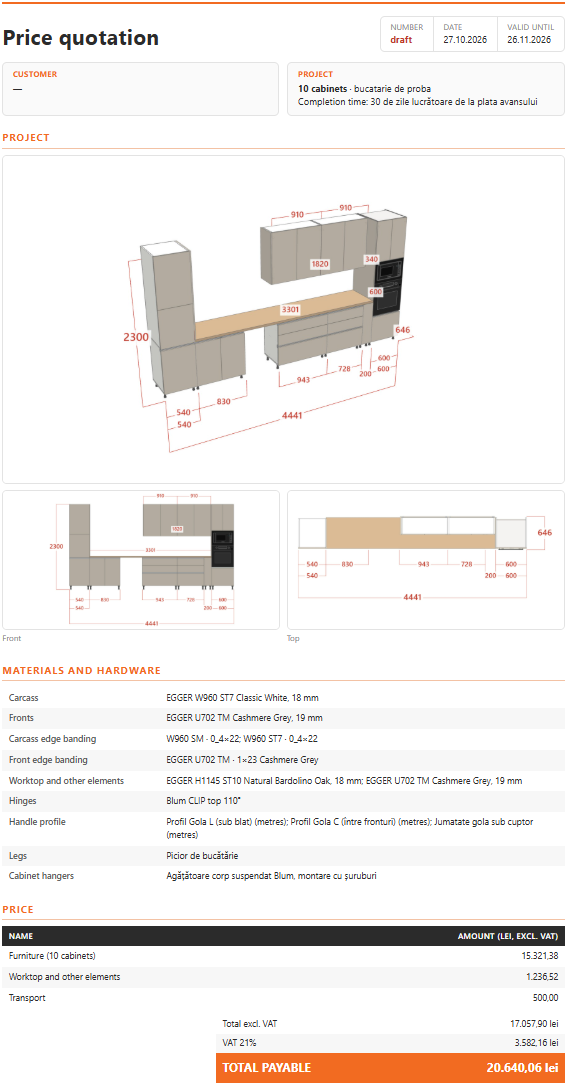

Pentru client pregătești o ofertă cu imaginea ansamblului, vederi ale proiectului, materiale, feronerie și totalul lucrării. Orele de lucru, profitul și prețurile unitare rămân în calculul intern. Oferta se poate salva ca PDF din fereastra de tipărire; ofertele salvate în plugin se redeschid cu prețurile păstrate.

Imaginile arată un proiect demonstrativ. Sumele sunt exemplul unei oferte de mobilier, nu prețul pluginului.
